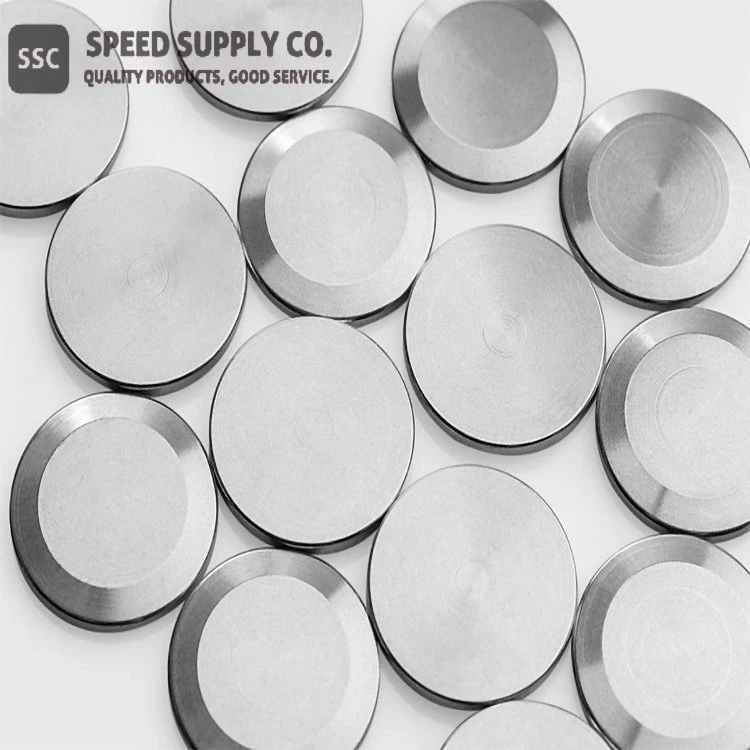

Вольфрам вакуумний контакт

Лінійна формула: WCAg, WCu, WCCu

Функція

Лінійна формула:	WCAg, WCu, WCCu
Матеріал:	WCAg40 (карбід вольфраму 60% за вагою, срібло 40% за вагою) VFG10 (вольфрам 90% за вагою, мідь 10% за вагою) VFG20 (вольфрам 80% за вагою, мідь 20% за вагою) WCCu30 (карбід вольфраму 70% за вагою, мідь 30% за вагою)
Стандарт:	ASTM B 663-94
Форму:	Різний
Розмір:	Налаштувати

Опис контакту вольфрамового вакууму

Електричні контакти будують електричні з'єднання між компонентами в захисті перенапруги, реле і вимикачі. Вимоги до контактів комутатора різні в залежності від комутаційної потужності, напруги перемикання, частоти перемикання, безперервного струму, пускового і розривного струму. Відповідно, вимоги до контактів і способи забезпечення їх безпечної функції відрізняються. Для запобігання окислення контакти можна зробити корозійно стійкими покриттями з дорогоцінними металами або шляхом експлуатації контактів у вакуумі, інертному газі або маслі. Інші проблеми включають контактну ерозію, ерозію спалахом іскри або дугу і зварювання на великій потужності. Ці проблеми можуть бути вирішені за допомогою вогнетривких металів, таких як вольфрам.

При цьому необхідно забезпечити низький опір контакту. Це, однак, може бути забезпечено низьким плавленням, але високопровідними металами, такими як мідь і срібло. Залежно від вимоги властивості високоплавильних металів поєднуються з властивостями високопровідних металів. Тому виробляються сплави, в яких обидва компоненти присутні у відповідному співвідношенні один до одного. Це створює контакти з дуже хорошою стійкістю до зварювання і хорошою контактною стійкістю.

Специфікація вакуумного контакту (WCAg)

Матеріал	Щільність (г/см3) ≥	Твердість HB ≥	Опору (МС/м) ≥	Вміст повітря (ppm) ≤		Інгредієнт (wt.%)
				Кисень	Азот
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Бал.

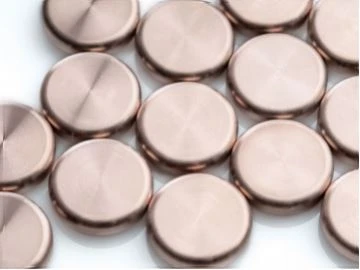

Ми також постачаємо наші контакти перемикання WCu в якості VFG (Вакуумний дрібнозернистий). Це означає, що вони ультрапурові і мають відмінну електропровідність. Залежно від вимог, у нашому асортименті є різні матеріали VFG з двома різними вмістами міді:

VFG10 (вольфрам 90% за вагою, мідь 10% за вагою)

VFG20 (вольфрам 80% за вагою, мідь 20% за вагою)

Наш комутаційний контакт з WCCu30 є економічно ефективною альтернативою WCAg, а також виготовляється з низьковуглецевої сировини для використання у вакуумі.

WCCu30 (карбід вольфраму 70% за вагою, мідь 30% за вагою)

Властивості вакуумного контактного матеріалу

	WCAg40	VFG10	VFG20	WCCu30
WC (% за вагою)	60	0	0	0
Ag (% за вагою)	40	0	0	0
W (% за вагою)	0	90	80	0
Cu (% за вагою)	0	10	20	30
Щільність (г/см3)	12.6	16.5	15.2	12.2
Електропровідність (м/оммм2)	20	22	25	15
Твердість HV30	170	220	210	230
